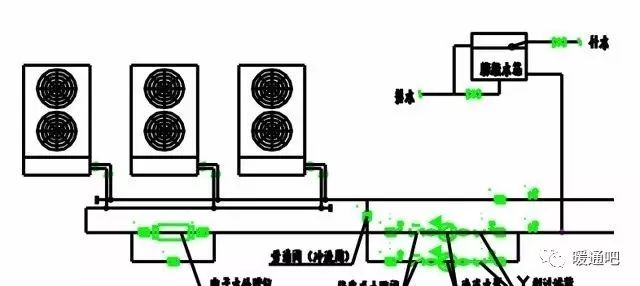

1.冷凍水系統原理圖

　　2. 冷凍水水質不符合要求導致效果差

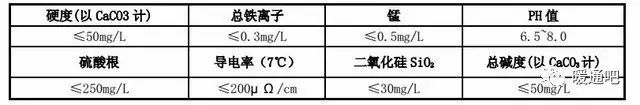

　　冷凍水系統是一個封閉的系統，冷凍水水質需要滿足以下要求，當水質不滿足以下要求時，冷凍水循環系統需加裝電子水處理儀，膨脹水箱的補水需加裝軟水儀，冷卻水質處理要求同冷凍水。

　　3.水管管徑設計偏小導致效果差

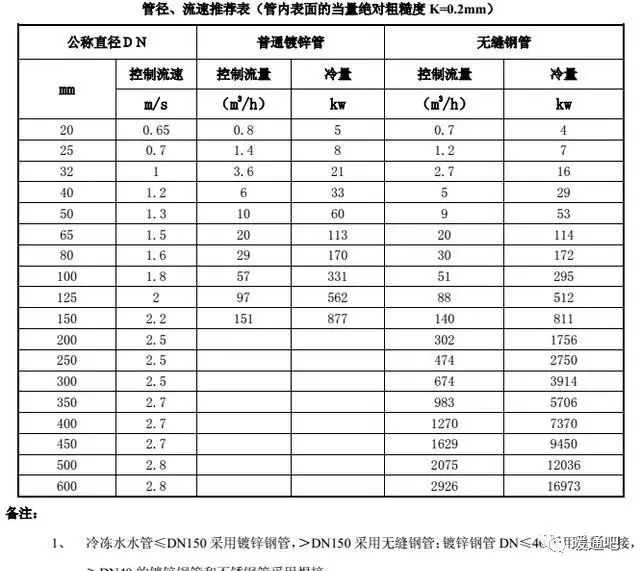

　　空調冷凍水系統設計時，管道過大會增加投資費用，管道過小又不能保證效果，應根據系統流量選擇最經濟的管徑，各規格管徑控制流量/冷量具體見下表：

　　4.水泵揚程選擇不當導致效果差或者噪音問題

　　水泵的揚程太小會導致末端機組的效果不好，揚程太大除了功耗增加外還容易導致噪音問題，所以選擇合適的揚程對整個系統非常關鍵，冷凍水泵揚程應按下列公式計算確定：

　　H={P1+P2+0.04L(1+K)｝n

　　式中H——水泵所需揚程，m;P1——空調主機機組阻力，m;P2——空調末端機組阻力，m;L——最不利環路總長，m;K——最不利環路中局部阻力當量長度總和與直管總長的比值，當最不利環路較長時 K 取0.3～0.4，最不利環路較短時 K 取 0.5～0.7;n——安全系數，一般取 1.1～1.2。

　　5. 水泵流量設計偏小導致機組效果差

　　水泵流量的選擇需同時考慮主機需要的流量與末端需要的流量，一般按照末端需要的流量之和乘以10%的安全系數選取，在多臺水泵并聯時需要考慮一定的流量衰減。

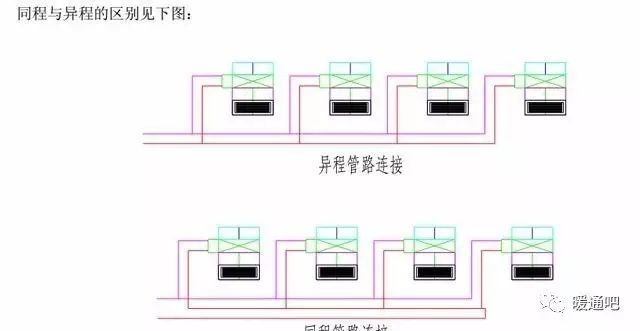

　　6.水管路異程導致水力不平衡遠端末端缺水效果差水力平衡直接影響到機組的效果，當水平環路符合以下條件之一時，應采用同程連接：

　　1) 同一環路機組之間的最遠距離超過 30 米;

　　2) 同一環路機組型號差別太大(如 FP-34 與 FP-238 在同一環路，或空氣處理機與風盤在同一環路);

　　3) 同一環路接入機組數量超過 8 臺;

　　4) 當立管上支管超過 3 路或水阻差異超過 15%時，應采用同程連接或在支管加裝靜態水力平衡閥。

　　5) 當模塊機或者水冷螺桿(水源熱泵)主機的數量超過 3 臺時，主機之間必須使用同程連接。

　　7.高層建筑水系統分區不當導致底層軟接、未端爆裂在設計系統時，當水系統最大落差超過 70 米時，需要考慮系統高低分區。水系統最大壓力=靜水壓力

　　(水系統最高點與最低點落差)+靜壓(設計水泵的揚程輸出)+動壓(水泵啟動瞬時產生，可忽略不計)。

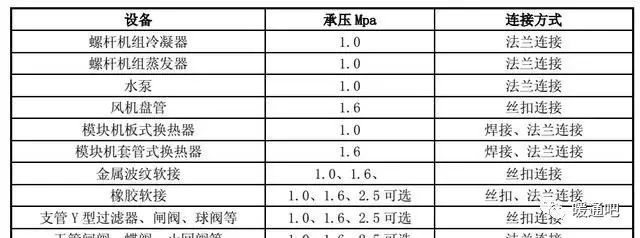

　　不同機組的承壓能力見下表，核算壓力接近或者超過以下壓力數值時，需要對系統進行高低分區。

　　分區方式可以采用以下幾種：

　　1) 采用中間層設備間設置板換的方式，用板換將高區與低區隔開，設備間有二次水泵，供應上區的末端，此方法上區的末端配置要加大一號，彌補板換隔開后的溫度衰減。

　　2) 高低分區，低區與高區的主機都在地下室設備間，但是完全獨立的兩套系統。此方法高區的干管及管路附件需要采用高規格(如 2.5Mpa 承壓)的附件。

　　3) 高低分區，整個建筑為兩套獨立的系統，低區主機放在地下室，高區主機放樓頂或設備層。

　　8. 未裝膨脹水箱導致水系統管路軟接爆裂

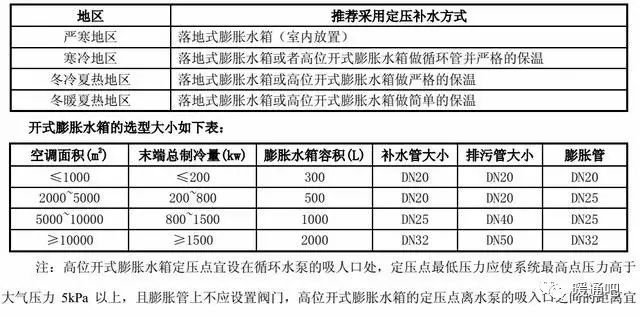

　　水在管路中會熱脹冷縮，當管路完全封閉時，在冬天制熱時膨脹的水會脹破水管，在夏天收縮的水會形成管路帶氣量增多導致水泵氣蝕。所以冷凍水閉式的管路需要設置定壓補水裝置以實現夏天補水，冬天容水。一般定壓及補水裝置主要有兩種：1、落地式膨脹水箱(閉式、帶補水、膨脹罐)，2、高位開式膨脹水箱，它們的選擇標準如下表：

　　9. 水系統無防凍措施導致新風機組盤管凍裂

　　北方地區為了防止新風機組的盤管凍裂，新風機組需要設置水電聯鎖，即在供回水上設置水流開關，當系統內水不流動時，新風機組及新風閥無法啟動。在東北等極嚴寒地區，新風機除了做以上防凍保護外，還需要做電預加熱段，對新風做預熱處理。

　　空調系統中所有的冷凍水管均需要做保溫處理，嚴禁屏蔽機組的防凍保護，當機組冬季長時間不使用或者系統檢修時，需放空整個系統中的存水防止凍裂水管。

　　10. 冷凍水管道保溫不好導致漏水

　　空調供回水管必須進行保溫處理，常用的保溫材料有橡塑、復合橡塑(RPE)、玻璃棉。其中在相同厚度下的保溫效果是橡塑>RFE>PE>玻璃棉，目前使用最多的保溫材料為柔性橡塑保溫殼與離心玻璃棉，保溫厚度根據室內的環境溫度和供水溫度之間的差值以及保溫材料的傳熱系數進行計算。

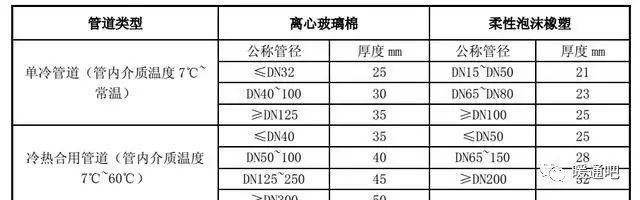

　　常規情況下(室內環境溫度 26℃，冷凍水夏季供水 7℃，冬季 45℃時)，推薦的空調冷凍水系統水管保溫厚度如下表：

　　11.主管不裝型過濾器導致?lián)Q熱器阻凍裂

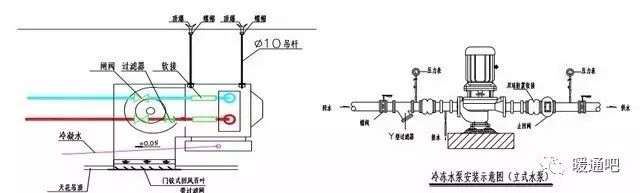

　　系統主管及未端前應安裝Y 型過濾器，防止施工過程中形成的焊渣等的雜物阻塞主機換熱器或未端盤管，避免主機換熱器凍壞或未端效果差，過濾器主要安裝于末端和水泵的進水口上，具體位置如下圖：

　　12. 止回閥選擇不當導致備用泵損壞

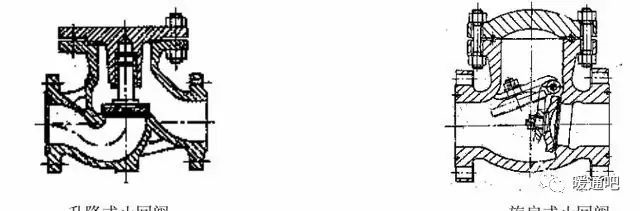

　　水泵的出水口必須安裝止回閥，止回閥分為旋啟式止回閥和升降式止回閥，其中升降式止回閥只能安裝在水平管道上，旋啟式止回閥可以安裝在水平和垂直管道上。

　　13.主機與管路之間未裝軟接導致機組漏水

　　機組或者水泵與管路之間必須使用軟連接，軟接分為橡膠軟接與不銹鋼波紋軟接兩種，其中橡膠軟接多用于和水泵與制冷主機的進出水口，而不銹鋼波紋軟接多用于末端風盤，軟接的作用是減少在運行過程中造成的振動和晃動對管路的影響。

　　14.管路系統必備附件設計安裝要求

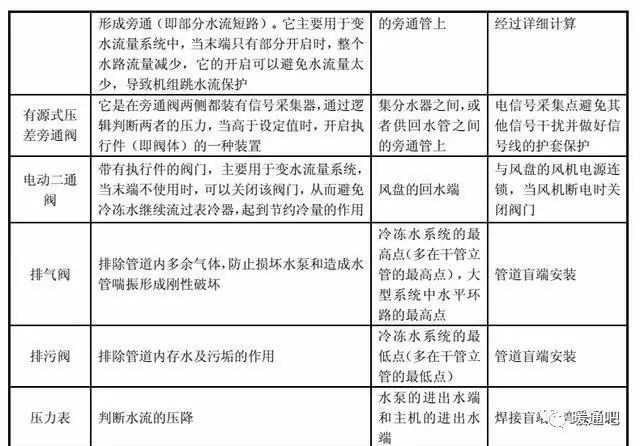

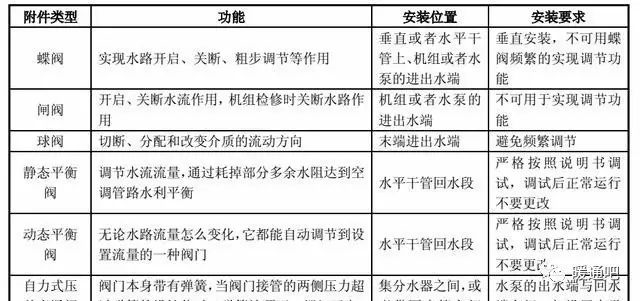

　　為方便機組調試及檢修，管路系統上需安裝閥門、壓力表、溫度計等必備附件，詳細見下表：

　　15. 系統水容量不足導室溫波動大

　　水系統管路中水容量將影響系統的熱穩定性，當水容量不足時會導致系統水溫波動太大，超出設計范圍，根據熱平衡議程和熱穩定性要求，可按下式分別計算冬、夏季空調系統對水容量的最小要求，當存水量不足時，應加裝蓄水箱：

　　M=Qτ /(Cp△t)

　　式中Q——末端設備的供冷或供熱量;

　　τ——熱穩定性時間，夏季 T=1060s，冬季 T=360s;Cp——水的比定壓熱容[kJ/(kgk)]

　　△t——水的溫度波動要求值(夏季△t=5℃，冬季△t=3℃)。

　　當系統水容量不能滿足要求時，應加大系統主管管徑或增設一個儲水箱。系統水容量計算系統的水容量為管道水容量與設備水容量之和。管道水容量按下式計算：

　　式中M——系統水容量;

　　qi——某管徑水管每米長的水容量(kg/m)見下表;

　　Li——某管徑水管的長度。

　　16. 管道內放水不盡導致管道凍裂

　　安裝時末端應安裝水平并高于干管，主機應安裝水平否則無法放出水管或換熱器內存水。當冬季最低氣溫低于0 度時，應將機組及管道內的存水放凈或采取相應的防凍措施。
