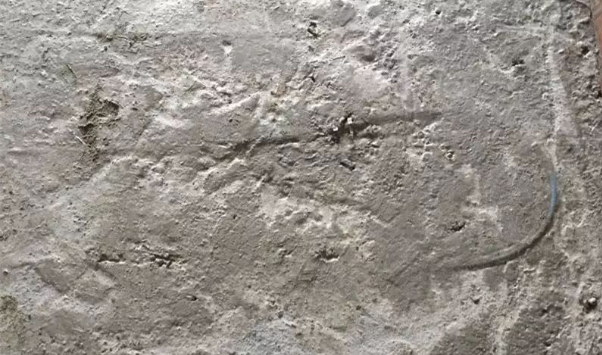

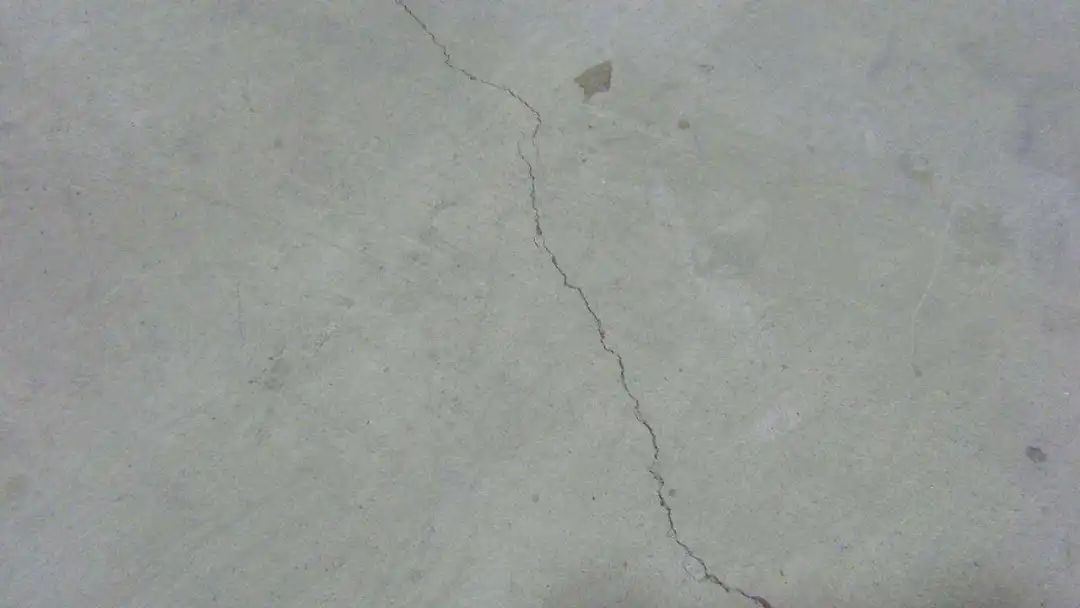

上周一位朋友請(qǐng)我去幫忙看看地暖工地，工地的施工工藝都非常不錯(cuò)，本以為這個(gè)地暖工地已經(jīng)OK了，沒想到過了幾天朋友跑來跟我說回填出了問題，地面開裂了，問我該怎么辦

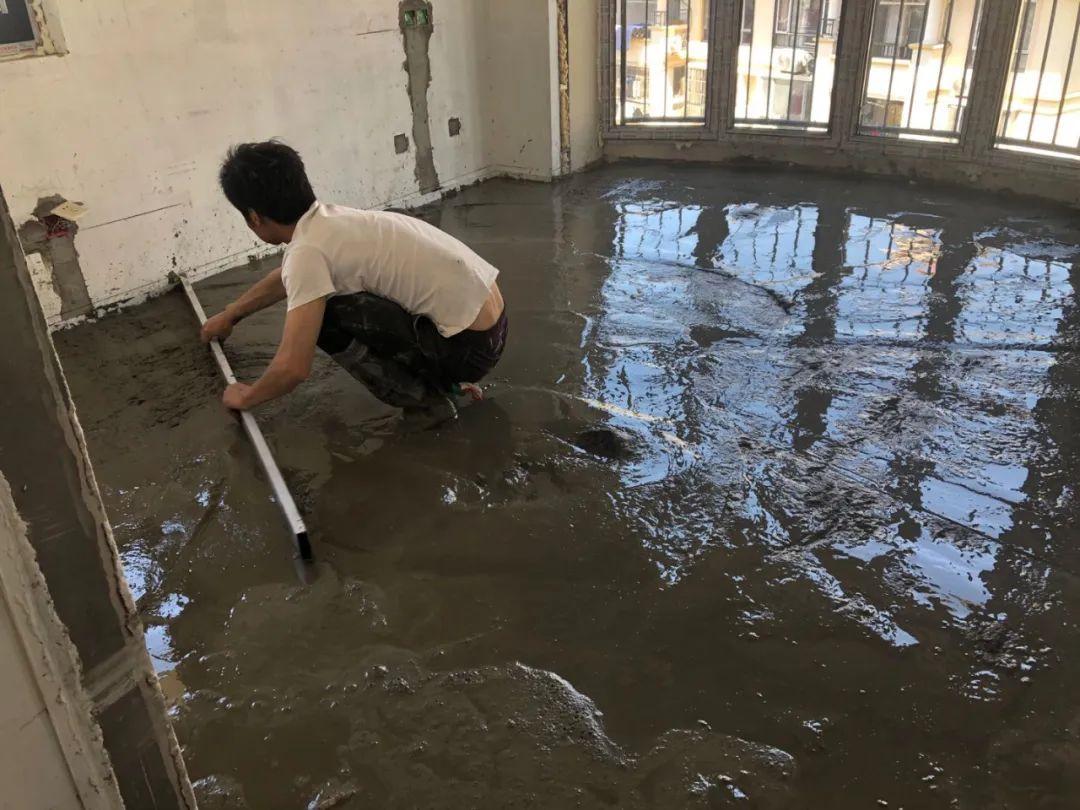

　　首先，我先科普一下回填，地暖回填用的材料主要有豆石混凝土或水泥砂漿，回填層在地暖中主要起到三個(gè)功能：

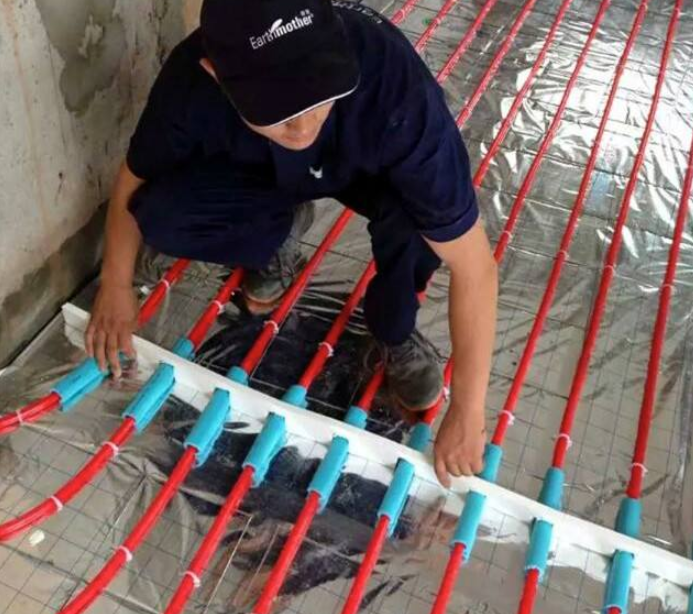

　　一、保護(hù)管道回填層一般高于地暖管2~3cm，將地暖管完全保護(hù)起來，避免地暖管受到其他裝修工序的破壞。

　　二、保護(hù)保溫板保溫板大多為塑料制品，如果沒有回填層來均勻受力，在長期的局部受壓情況下，容易導(dǎo)致某些區(qū)域塌陷。

　　三、積蓄熱量、均勻散熱回填層將地暖管的熱量積蓄下來，均勻地釋放到房間內(nèi)，如果沒有回填層作為緩沖，那么地暖的溫度升得快降得也快，壁掛爐容易處于高頻率加熱狀態(tài)，能耗會(huì)顯著提高。

　　所以，地暖回填是濕式地暖非常重要的組成部分。

　　然而，實(shí)際施工中，回填往往是由裝修公司另外安排人員來做，如果施工人員不了解地暖回填的要求，那么就很容易產(chǎn)生地面開裂的問題。

　　具體哪些原因會(huì)導(dǎo)致地面開裂?

　　▽

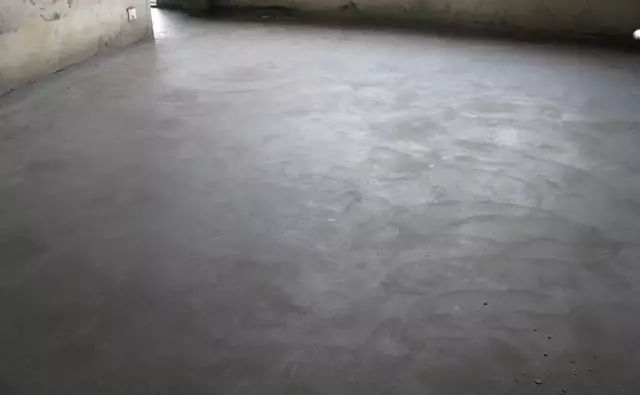

　　地面不平整

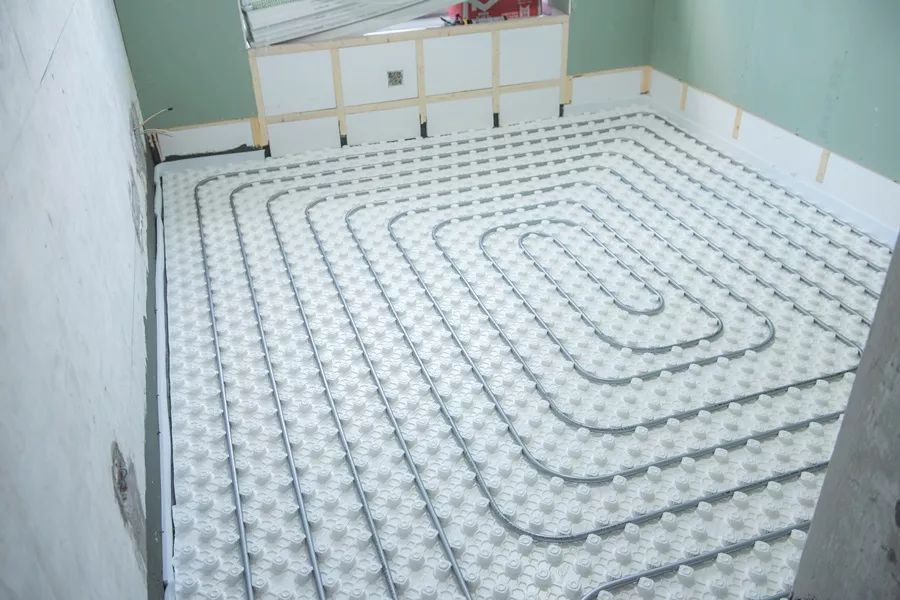

　　地暖鋪設(shè)前要求地面平整〔±5mm〕，平整度不夠的需要先找平。待找平層凝固硬化后方可敷設(shè)保溫層。部分區(qū)域還需要先做好防水防潮。

　　如果結(jié)構(gòu)層不平整，加之地暖管的翹曲，使得保溫層下有空隙，填充層施工容易形成空鼓，從而導(dǎo)致地面開裂。

　　材料配比不當(dāng)

　　地暖回填混凝土的水泥、河砂、豆石配比為1:2:3，要求混凝土的強(qiáng)度達(dá)到C20以上;回填水泥砂漿的水泥、河砂配比為1:3，要求強(qiáng)度達(dá)到M10。

　　而很多回填人員并不清楚地暖回填的要求，而是按照自己的經(jīng)驗(yàn)調(diào)配，強(qiáng)度不一定能達(dá)到地暖的要求，可能會(huì)引起地面開裂。

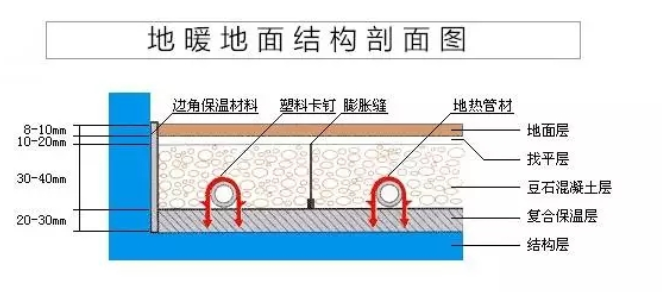

　　回填高度不足

　　標(biāo)準(zhǔn)推薦的填充層回填高度是4~5cm，而上海這邊的地暖回填是50左右一平方，默認(rèn)的回填高度是到管道上方1cm。

　　回填層太薄，無法很好地起到均勻受力的作用，可能在后期引起地面開裂。

　　未配抗裂材料

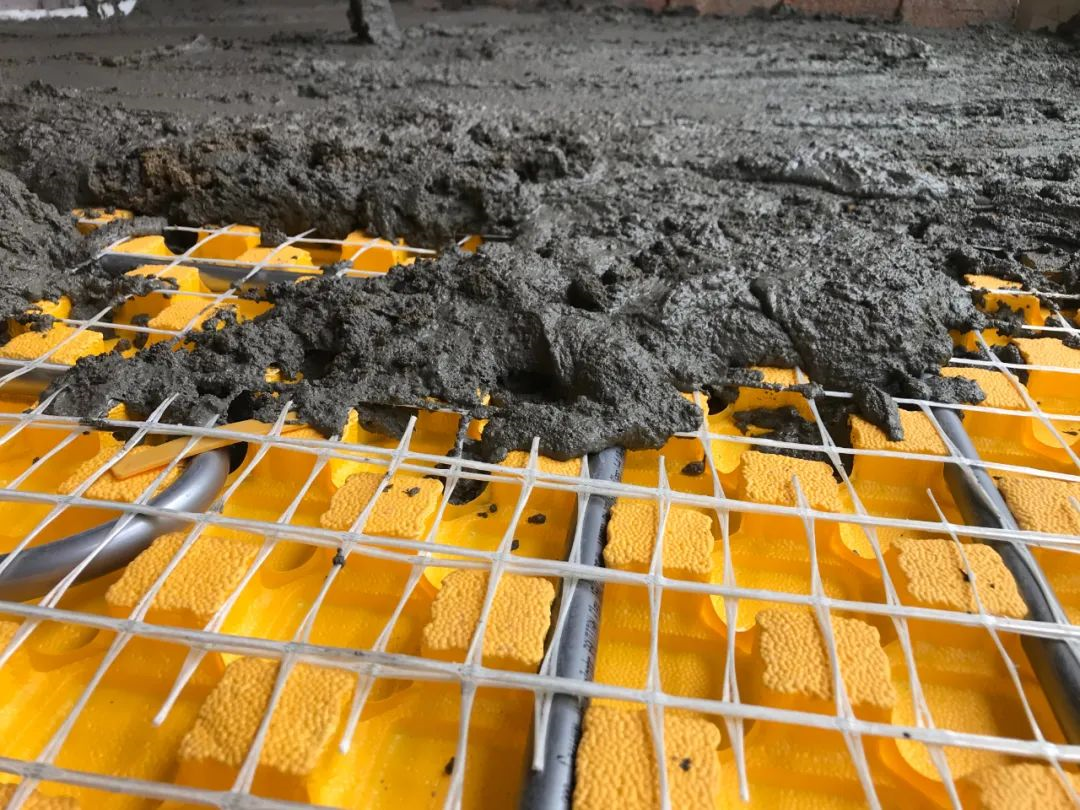

　　地暖標(biāo)配硅晶網(wǎng)，可以加強(qiáng)回填層的強(qiáng)度，另外在采暖面積超過30平還需要設(shè)置伸縮縫，吸收回填層熱脹冷縮的膨脹余量。

　　而實(shí)際施工中，某些施工人員會(huì)認(rèn)為邊界保溫條、伸縮縫等影響到他們施工，往往會(huì)直接扯掉，這就這就為地面開裂埋下了隱患。

　　除此之外，養(yǎng)護(hù)不當(dāng)也可能會(huì)引起地面開裂。

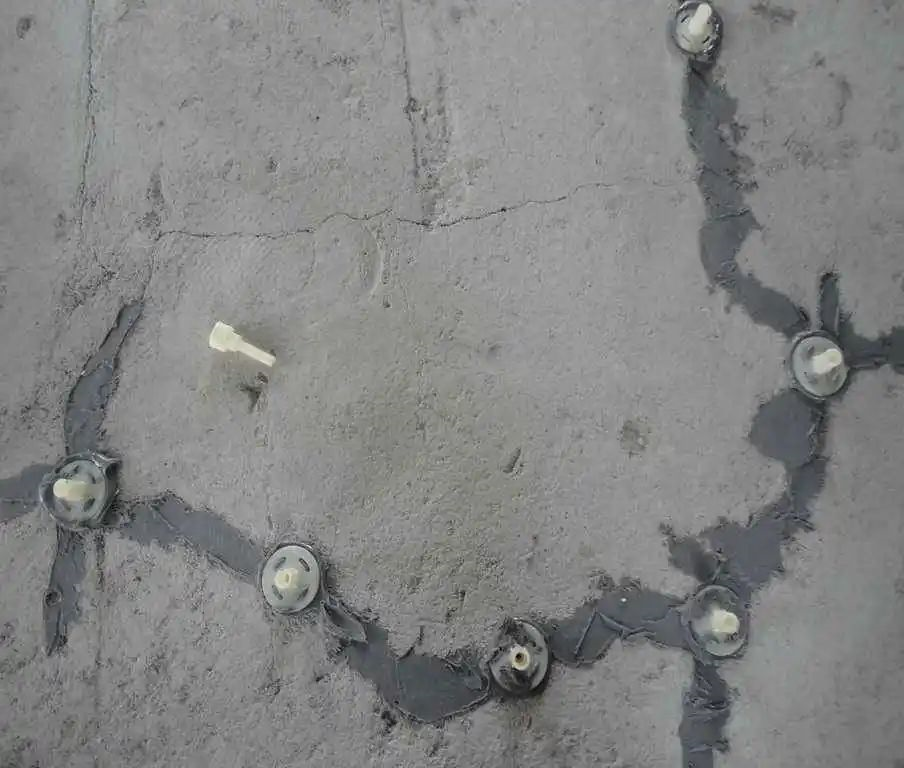

　　那么，如果有縫隙如何處理

　　▽

　　如果是因?yàn)榭展幕蛘卟牧吓浔纫鸬拈_裂，將會(huì)影響后續(xù)的裝修工序，有條件的話建議盡量重做。

　　如果裂縫不影響后續(xù)使用，那么我推薦兩種方案：

　　如果是3mm以內(nèi)的縫隙，可以使用填充法，用切割機(jī)沿裂縫方向?qū)⒘芽p擴(kuò)大20~30cm，將縫隙內(nèi)的浮渣砂漿清理干凈后填充修補(bǔ)劑。

　　如果是3mm以上的縫隙，可以使用置換法，將有裂縫的區(qū)域全部剔除，重做這部分的回填層。

　　總結(jié)：

　　前期盡量和裝修公司做好溝通，按照標(biāo)準(zhǔn)施工，這樣地暖開裂的可能性會(huì)降低很多。

　　如果出現(xiàn)些許小裂縫，只要正確處理，也不會(huì)影響后期的使用。

　　而如果因?yàn)榈孛嫫秸然蛘卟牧吓浔纫鸬拈_裂，將會(huì)影響后續(xù)的裝修工序，有條件的話建議盡量重做。
